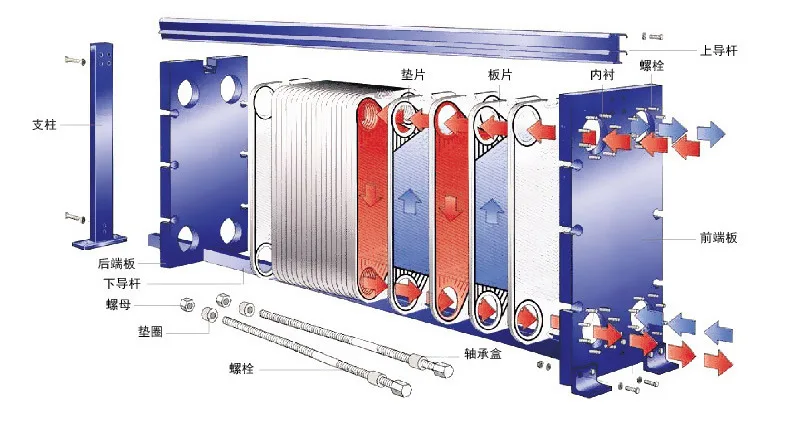

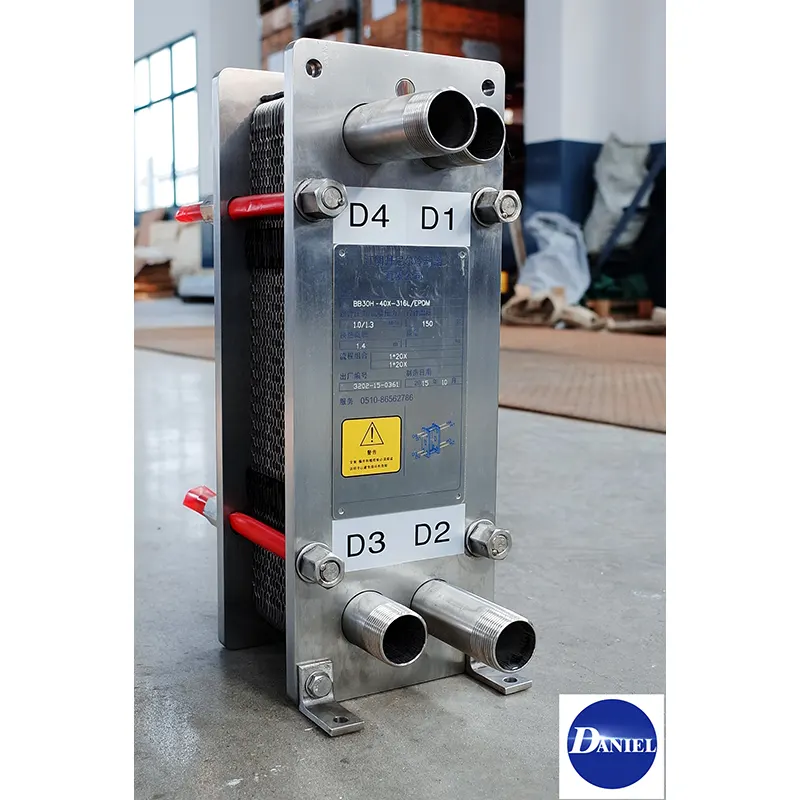

Danielin irrotettavan levyn lämmönvaihtimen tuoterakenne
Levyn lämmönvaihtimen komponentit
Markkinat
Jiangyin Daniel Cooler on pitkään sitoutunut tarjoamaan korkealaatuisia levyjen lämmönvaihtimia öljy-, kemikaalien, teollisuuden, elintarvikkeiden ja juomien, voiman, metallurgian, laivanrakentamisen, LVI: n ja muiden teollisuudenalojen asiakkaille monilla maissa ja alueilla. Tällä hetkellä yli 20 000 levyn lämmönvaihtoa toimii hyvin eri toimialoilla.
Levyn lämmönvaihtimien edut
Edistä nesteen virtausta levyjen välillä turbulenssin muodostamiseksi. Anna metallilevy sopeutua erilaisiin paineisiin. Pienen kuviolevyn "Herringluu" -levyn virtauskanava koostuu kahdesta vierekkäisestä levystä, joiden kalankalujen kulmaero on 180 astetta. Siksi levyjen välillä on monia kulmapisteitä, jotka voivat saavuttaa yhden pisteen 130 mm ²: n välein. Virtauskanavalla ei ole taipumusta muodonmuutokselle, sillä on suhteellisen korkea painekestävyys ja se kestää voimakasta paine -eroa. Samanaikaisesti, koska virtaus on kolmiulotteinen ja turbulenssi on suhteellisen voimakas, lämmönsiirtokerroin on korkea.
|
Kompakti rakenne |
Levyn lämmönvaihtimen käyttämä tila on tällä hetkellä yksi kaikentyyppisten lämmönvaihtimien joukosta. Samoissa lämmönvaihto -olosuhteissa levyn lämmönvaihtimen lattiapinta -ala on vain 1/3 - 1/4 kuoren ja putken lämmönvaihtimesta, eikä se vaadi ylimääräistä huoltotilaa purettuna.
|
|
Korkea lämmönsiirtokerroin |
Koska levyryhmässä virtaava väliaine voi muodostaa turbulenssin suhteellisen alhaisella Reynolds -lukumäärällä (RE) ja likaantuminen on vähemmän todennäköisesti muodostettu sileille levyille, sillä on erittäin korkea lämmönsiirtotehokkuus. Yleisesti vedestä vedestä lämmönvaihto, levyn lämmönvaihtimen lämmönsiirtokerroin voi ulottua yli 6000 W/m ² ℃, joka on 3-8 kertaa korkeampi kuin kuoren ja putken lämmönvaihdin.
|
|
Korkea lämmön talteenottoaste |
Korkean lämmönsiirtokertoimen, erinomaisten virtaussuhteen ominaisuuksien ja täysin käänteisen virtauksen vuoksi lämmönsiirtolämpötila -ero voidaan valita erittäin alhaiseksi. Siksi se on erittäin sopiva matalan tason energialämmön talteenottoon. On taloudellisesti mahdollista saavuttaa yli 90%: n lämmön talteenottotaajuus yhden levyn lämmönvaihtimella.
|
|
Suuri sopeutumiskyky |
Taitavassa levyn lämmönvaihtimessa on vertaansa vailla sopeutumiskyky. Asennuksen jälkeen metallilevyryhmää voidaan lisätä tai vähentää laajentumisen tai supistumisen prosessivaatimusten täyttämiseksi.
|
|
Matala pysähtynyt virtaus |
Pienen virtauskanavan ja minimaalisen pysähtyneen virtauksen vuoksi se voi alkaa nopeasti, reagoida nopeasti, kun ohjaustoimenpiteet muuttuvat ja vähentävät merkittävästi laitteiden painoa.
|
|
Kätevä kunnossapitoon |
Levyjen suunnittelu varmistaa, että kuolleita kulmia ei ole, joten kemiallinen puhdistus voidaan suorittaa paikan päällä purkamatta. Irrotettavissa levylämmönvaihtimissa ne voidaan myös avata helposti perusteellista mekaanista puhdistusta varten.
|

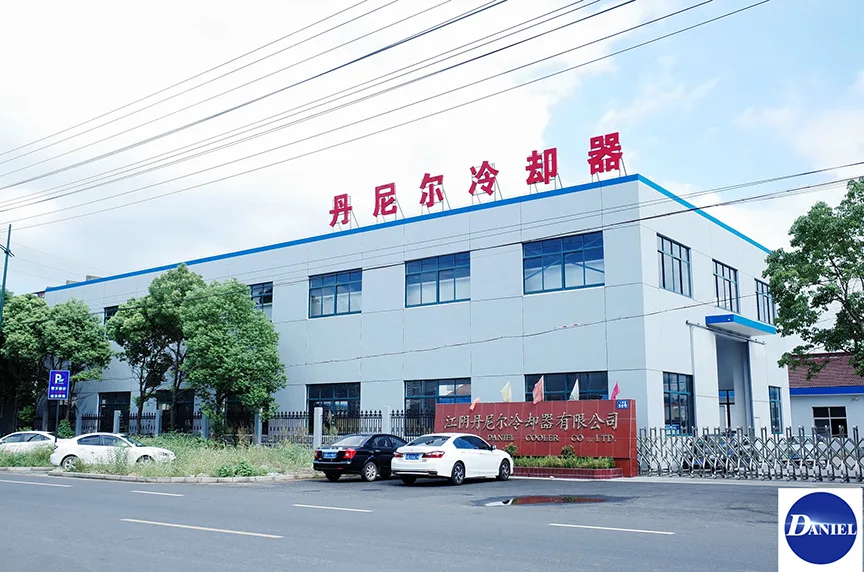

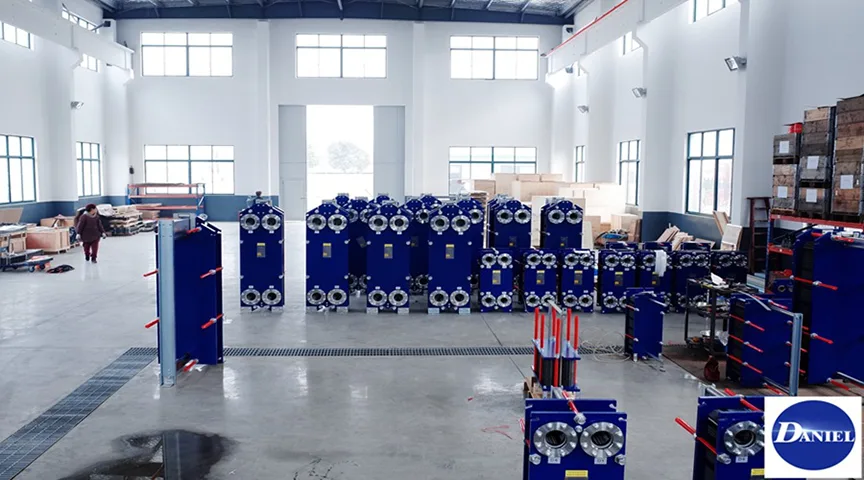

Jiangyin Daniel Cooler Co., Ltd. (Daniel Cooler) perustettiin vuonna 2004. Se on lämmönvaihtimen valmistaja, joka tuottaa irrotettavissa olevia levyn lämmönvaihtimia (PHE), lämmönvaihtimen tiivisteitä (PHEGASKET), lämmönvaihtimen levyjä (PHEPLATE) ja tarjoaa levyn lämmönvaihtojen ylläpitopalveluita (phemaintingence).
Jiangyin Daniel Coolerilla on suunnittelu- ja tuotantotekniikka sekä ammatillinen lämmönvaihtimen tieto. Jiangyin Daniel Cooler on sitoutunut tarjoamaan laadukkaita levylämmönvaihtimia öljy-, kemikaalien, teollisuuden, elintarvikkeiden ja juomien, sähkön, metallurgian, laivanrakennuksen, LVI: n ja muiden teollisuudenalojen asiakkaille monissa maissa ja alueilla.

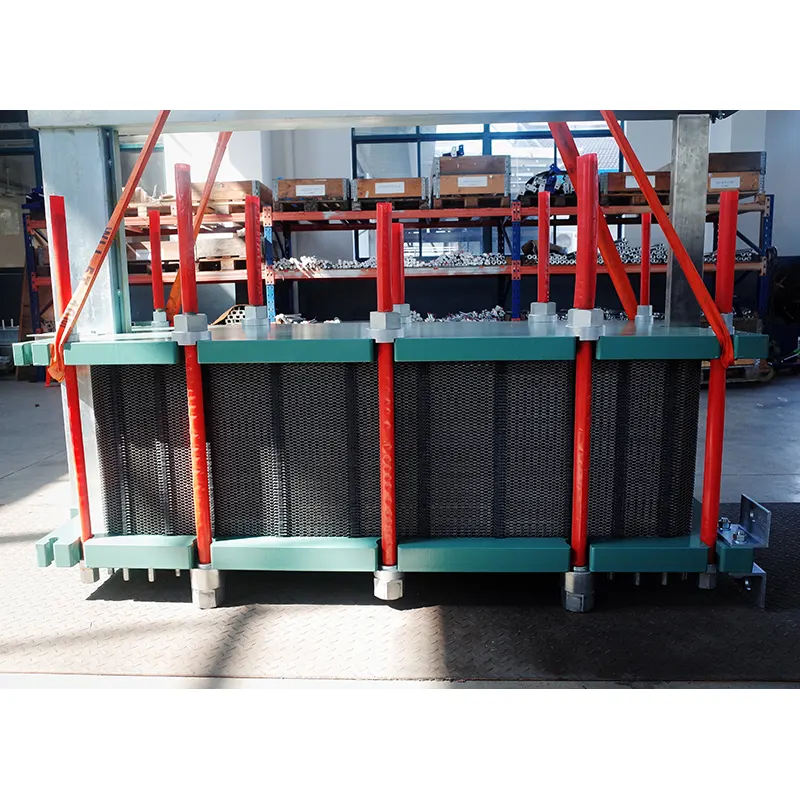

Erityiset levyhöyrystimen lauhduttimet ja kumitiivisteet voidaan suunnitella ja valmistaa asiakkaiden tarpeiden mukaan
Levyn lämmönvaihtimen kuminauhamallit: M3, M6B, M6M, M6MX-L, M6MX-R, M10B, M10M, M15B, M15BLIP, MK15BW, M15M, M20M, MX25B, MX25M, M30, MA30M, MA30W, EC500, AM20, P31-HBM, CLICH8 AM30, MX25, EC350, TL6B, TL10B, TS20M, TS6M, AM30, P22, P26, P31, P32, P36, A15B, A15M, A10, A10B, T20B, T20M, TS20M, P36, AX30, AX30, AX30, AX30, AX30 AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500.
Sokeriteollisuus, metallurgisen teollisuuden lämmönvaihtimen kumi-tiiviste, tiivistys tiiviste EC50, EC150, EC350, EC500, EC500-WTEL, EC500-WTFE, EC500-ETFC, EC500-TFR, EC50-WTEL, EC50-WTFEEC50-ETFC, EC50-TFR, EC350-WTEL, EC350-WTFE, EC350-TFR,
Levyn lämmönvaihtimen tiivistimmalli: T4, H17, N35, N25, SR2, N50, A055, J060, M92 (liima), J092, A085, J107, Q080, K34, K55, K71 (Adsive), P105, M60, P190, U2, E201, SR3, Q030 Q055, J185, SR6, H12, SR1, RS3
Levyn lämmönvaihtimen tiiviste mallit: VT4, VT8, VT10, VT20, VT20, N40, VT40, VT80, VT130, VT1306, VT2508, VT2508 B-10, VT2508 B-16, VT2508 B NT250S, NT50X, NT100T, NT100M, NT1x NT150S, NT150L, VT405, NT250S, NT250L VICARB
Levyn lämmönvaihtimen tiivistimmallit: V10, V20 (painiketyyppi), V20 (F -pasta), V45 (painiketyyppi, liitä tyyppi), V60 (liitä tyyppi), V85 (liitä tyyppi), V130 V4, V13, V20, V28, V45, V60A, V60B, V85, V85D, V100A, 100B, V110, V130, V130 V170, V280
Levyn lämmönvaihtimen kumityynymalli: GX-12, GX-12P1, GX-018, GX-26, GC-26, GX42, GC42, GC-30PI, GC-60PI, GX-51, GC-51, GX-60, GX-100, GX-180,
Levyn lämmönvaihtimen kumityynymalli: Sigma9, Sigma26, Sigma27, Sigma37, Sigma66, Sigma76, Sigma114, Sigma7, Sigma X29, Sigma M37, Sigma38, Sigma M66, Sigma 107, Sigma90Sal
Levyn lämmönvaihtimen kumitiiviste tiivisteen malli: S4, S7, S8, S9, S14, S15, S15FS, S21, S22, S30, S37, S39, S41, S43, S47, S50, S62, S65, S81, S83, S121
Levyn lämmönvaihtimen tiivistysrengasmalli: TL90PP, TL90SS, TL150PP, TL150SS, TL200PP, TL200SS, TL250PP, TL250SS, TL400SS, TL500PP, TL500SS, TL650PP, TL650SS, TL850PP, TL850SS,
Levyn lämmönvaihtimen tiiviste malli: RX-70, LX50A, EX-15, EX-16, UX416, UX-01, UX-05, UX-20, UX-30, UX-40 voidaan suunnitella ja valmistaa asiakasvaatimusten mukaan
Erityiset levyn lämmönvaihtimen levyt ja kumi tiivisteet levyn lämmönvaihtimen levyjen ja kumitiivisteiden päämallit:
1. Levyn lämmönvaihtimen levyt. M3, M3 (N), M3X, M6-MFL, M6MD, M10 (MFML, MFGL, M10BD, M10BW), M10-BFGL, M15- (MFG, MFML, FFM, BFG), M15 MFGL, M15-BFML, M20 MFM, M20-MWFM, M20FM, M20-M20, M20-M20ML, M20ML, M20ML, M220ML, M220-MFM, M220ML, M220-MFM, M220-MFM, M220-MFM, M220-MFM, M30, MX25B, MX25M, AK20-FGL (E, F), A10 (B), A15, A15B, A15BW, A20, A20B, A3, A35, AX30, TS6, TS20, TL6, TL10, TL15, T20, C6, C8, C10. AC400. AC600, AV170, AV280.
Klo 2. Levyn lämmönvaihtimet A055.AO85, CHF130, H12, H17, H17PA, H17DS, J060, J092, J107, J185, K34, K55, K71, K71PA, M60, M92, M185, M107, N35, N35DS, N355, N50 Q030D, Q055D, Q080D, R10, R10G, R14, R14S, R23, R40S, R5, R55, R66, SR2, SR3, SR9, SR14, BR1.06, BR034, BR028, BBL1.6TAF, BBL1.6BF, BR1.08CF? N35, N25, N50, AO55, H17,
3. Levyn lämmönvaihtimet: GX-51, GX-013, BR013 (Trough Type), GX-108, GX-214, GX-26, GC-26, UFX-26 = GX-26GX-26, GX-51, GX-100, GX-60, GX-80, GC-26, GC-51 ... V20, V45, V60, V85 ... Sondex: S14, S15, S15FS, S21, S30, S41, S43, S50, S65, S83 ... Heraka, W.Schmidt …… .. ..
4. Levyn lämmönvaihtimet NT150L/N40/FA157/FA158/AF161/FA184NG/FA184WG/FA192NG/FA192WG/VT10/VT20/VT2
5. BR -sarjan levyn lämmönvaihtimen levyt, jotka on valmistettu GR -sarjoissa, BR005, BR01, BR03, BR05, BR08, BR13…
Daniel -levyn lämmönvaihtimen tiiviste:
Laivateollisuus: Käytetään pääasiassa jäähdytykseen, takin vesijäähdytykseen, voiteluöljyn jäähdytykseen, mäntäjäähdytysnesteen jäähdytykseen, voimansiirtoöljyn jäähdytys, raskas polttoöljyn esilämmitys, dieselin esilämmitys, muut prosessijäähdytys jne.
Tehoteollisuus: Lämmönvaihtimia käytetään pääasiassa avoimessa tai suljetussa syklin vedenjäähdytyksessä, voimansiirtoöljyn jäähdytyksessä, turbiiniöljyjäähdytyksessä, voitelussa öljyjäähdytyksessä, mäntä- ja turbiini- ja moottorin jäähdytysjäähdytys, dieselin voimalaitoksen lämmön talteenotto, pakokaasun lämmön talteenotto.
Lämpövaihtimia käytetään pääasiassa lääketeollisuudessa: huumerilaatio, emulsiojäähdytys, jousituslämmitys, plasmahämmitys, sitruunahappohapon lämmitys, infuusiojäähdytys jne., Terästeollisuuden lämmönvaihtimet käytetään pääasiassa terästeollisuudessa muotin/jatkuvan valukoneen jäähdytyksen jäähdytys-, hydrauliöljy- ja voima -vesijäähdytys- ja ruokailukoneiden jäähdytys-, elektronit -viileän jäähdytys-, elektronit -liuennettua, sähkökäynnistys-, sähkökäynnistys-, sähkökäynnistys-, sähkökäyttöisilmoitus-, sähkökäyttöisilmoitus-, sähkökäyttöisilmoitus-, sähkökäynnistys-, sähkökäynnistys-, sähkökäynnistys- ja koneiden lämmitintä varten, sähköinen valu- ja vesijäähdytys. Vesi/emulsio/koksauskasvien jätevesijäähdytys, uunin runko/sähköinen J -tuki/muuntajan jäähdytysnesteen jäähdytys.
Lämpövaihtimia käytetään pääasiassa LVI -teollisuudessa: piirilämmitys, kotimainen kuuma vesi, jäävarastot, uima -altaiden jatkuva lämmitys, lämpöpumppulaitteet, lämmön talteenottolaitteet, veden esilämmitys, geoterminen vesi/höyryn hyödyntäminen jne.
Lämmönvaihtimia käytetään pääasiassa kemianteollisuudessa: prosessiväliaineiden lämmitykseen ja jäähdytykseen, öljyjäähdytys, elektrolyyttijäähdytys, rasvanpoiston nesteen lämmitys, fosfatiivinen nestemäinen jäähdytys jne.
